贝特尔特种控制阀门

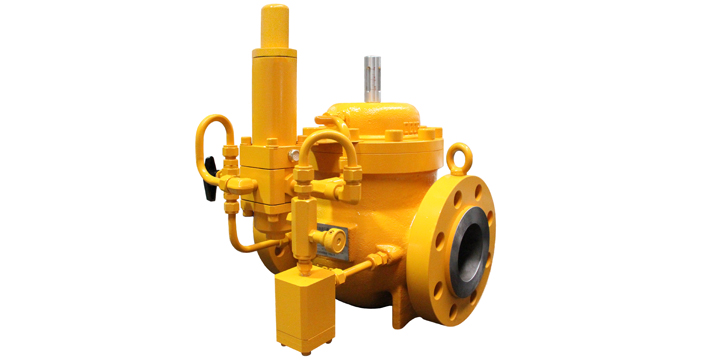

GPR-S200 系列自力式气体调压阀

产品应用

※ 适用于长输天然气管道分输站调压装置、站内自用气调压装置、城市燃气调压站的对于出口压力的控制

※ 适用于其它所有非腐蚀性气体, 高压差减压的严苛工况使用。

产品特点

※ 高压差稳定工作

※ 结构简单,易维修,易维护

※ 可作为监控阀或工作阀两种功能选择

※ 压力设定简单、调节精度高,流量范围广

※ 调节范围大,调节精度高,经久耐用

※ 标准的就地阀位指示器

※ 可配备阀位传感变送器

 产品参数

执标标准 EN 334
公称压力 Class300 ~ Class600 ( 5MPa - 10MPa)
公称尺寸 DN25 ~ DN150 (NPS 1〞 ~ NPS 6〞)
连接方式 法兰  ANSI B16.5  RF,RTJ
设计温度 -29℃ ~ 60℃ ; -46℃ ~ 60℃
最大入口压力 10MPa(根据法兰等级可低于此值)
出口压力范围 0.1MPa~5MPa
精度等级 AC ±1%(AC1), ±2.5%(AC2.5), ±5%(AC5)
关闭压力等级 SG 2.5%(SG 2.5), 5%(SG5), 10%(SG10)
关闭压力区等级 SZ 2.5% (SZ2.5)
入口与出口最小压差 0.2MPa
入口与出口最大压差 7.0MPa
防爆/防护等级 不低于ExdIIBT4, IP65
主要材料 主阀阀体      铸钢 A 216 WCB、A 352 LCC
指挥器壳体    锻钢、
内部原件      不锈钢
关闭弹簧      弹簧钢(X750,A276,316)
密封材料      增强聚四氟、丁腈橡胶、合成橡胶



工作原理

气体调压阀在调压装置中是一种压力控制装置,管网的入口压力经过限流阀后进入膜片上腔和控制指挥器,膜片上腔和控制指挥器串联,控制指挥器调压后将膜片上腔的压力输出到阀后腔,膜片下腔入口端的压力推动膜片,克服弹簧作用力,使阀口打开,实现减压和稳定的流量输出。

当下游用气量减小时,调压阀后的反馈压力升高,经测量管线反馈给控制指挥器,使控制指挥器失去平衡,其输出压力减小,调压阀内也打破平衡,膜片在弹簧和负载压力的作用下向下运动,阀口开度变小,甚至关闭,使调压阀的出口压力降回到设定压力值。

当下游用气量增加时,调压阀后的反馈压力降低,经测量管线反馈给控制指挥器,使控制指挥器失去平衡,其输出压力增加,调压阀内也打破平衡,膜片下腔的压力推动膜片,克服弹簧作用力,使阀口开度变大,来满足调压阀下游的需求用量。

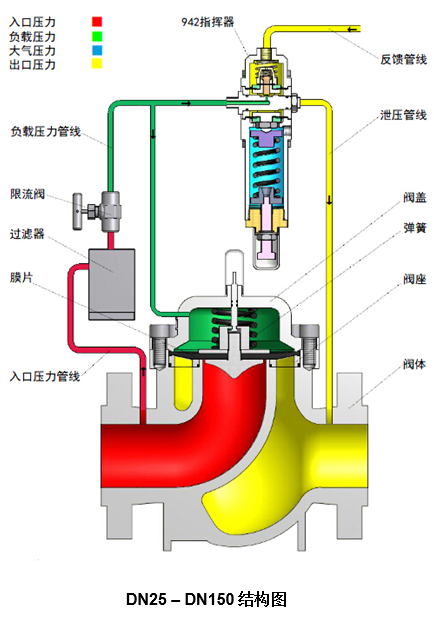

产品结构图

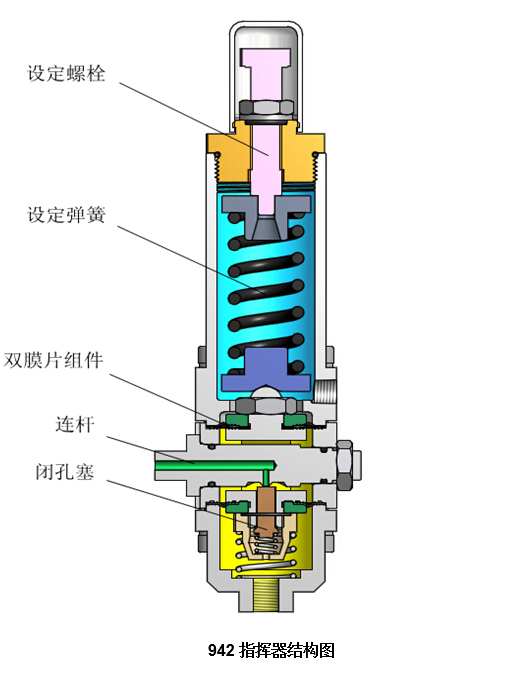

指挥器结构图

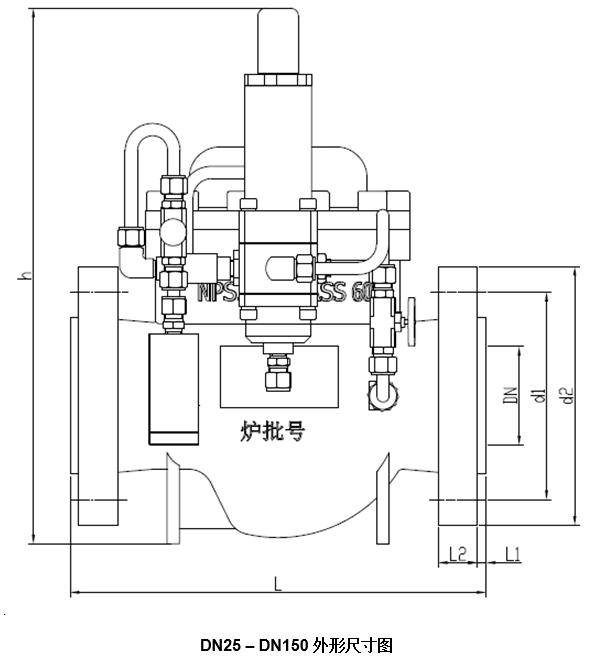

产品尺寸图

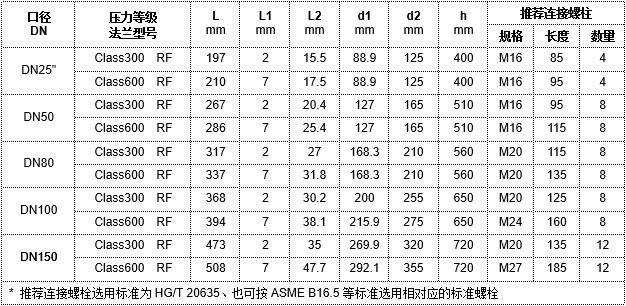

尺寸连接



重量(kg)

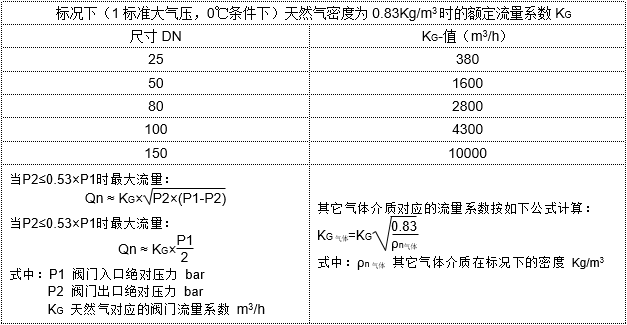

阀门额定流量系数KG与最大流量计算


压力取样点配管连接尺寸

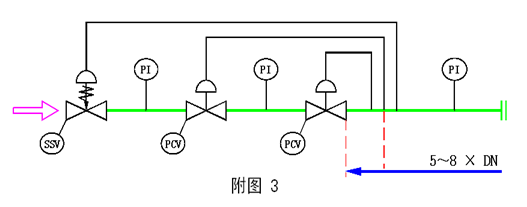

压力取样点安装位置


如图3所示,气体调压阀(PCV)的压力取样点为工作阀门(PCV)后5-8×管线通径的距离



产品订货选型

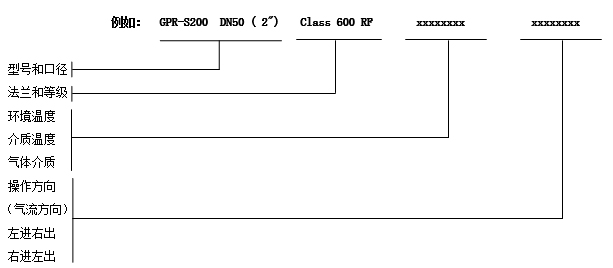

调压阀选型

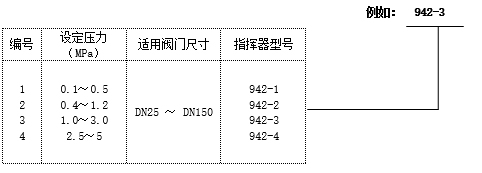

指挥器选型
