贝特尔特种控制阀门

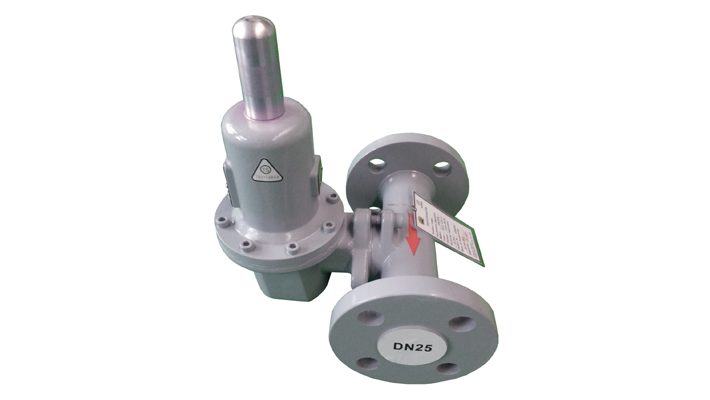

GPR-S100 系列自力式气体调压阀

※ 适用于长输天然气管道分输站、城市燃气调压站的燃气发电机调压阀装置、站内自用气调压装置

※ 适用于所有非腐蚀性气体、高压差减压的严苛工况使用


产品特点

※ 高压差稳定工作,压降比可达120:1

※ 体积小、可安装在任何位置、易维护

※ 弹簧直接作用式、安全可靠、经久耐用

※ 可作为监控阀或工作阀两种功能选择

※ 压力设定简单、调节精度高,流量范围广


产品参数


执标标准 EN 334
公称压力 CLass300 ~ CLass900 ( 5MPa - 15MPa)
公称尺寸 DN25 ~ DN50 (NPS 1〞 ~ NPS 2〞)
连接方式 法兰  ANSI B16.5  RF、RTJ
设计温度 -29℃ ~ 60℃ ; -46℃ ~ 60℃
最大入口压力 15MPa(根据法兰等级可低于此值)
出口压力范围 0.07MPa~4MPa
精度等级 AC ≤ ±1 ~15%(AC1~AC15)取决于操作压力范围
关闭压力等级 SG ≤ 5 ~ 20%(SG5~SG20)取决于操作压力范围
流量范围 ≤ 4300m3/h
防护等级 IP65
主要材料 主阀阀体      铸钢 A 216 WCB、A 352 LCC
指挥器壳体    铸钢
内部原件      不锈钢, 钢, 铜
关闭弹簧      弹簧钢(X750,A276,316)
密封材料      增强聚四氟、丁腈橡胶、合成橡胶


工作原理



如下图,当下游需求下降,膜片下侧的压力上升。 这个压力克服调压阀的设定压力(由设定弹簧设定)。通过推杆组件、转动杆、小轴的连动使阀垫靠近阀座并减少气体流量。反之,当下游需求上升,膜片下侧的压力减少。弹簧迫使推杆组件向下拉动阀垫,离开阀座并增加气体流量。


产品结构图



产品尺寸图



产品连接





注:当为S100H/S100HM型调压阀时,表中B尺寸需增加10mm。


调压阀压力流量对照表




产品订货选型



调压阀选型

产品型号说明

其他特殊配置说明

☆ S100M和S100HM的外取压连接尺寸为1/4"FNPT螺纹,建议使用φ10卡套和不锈钢管。
