油品质量流量计计量橇

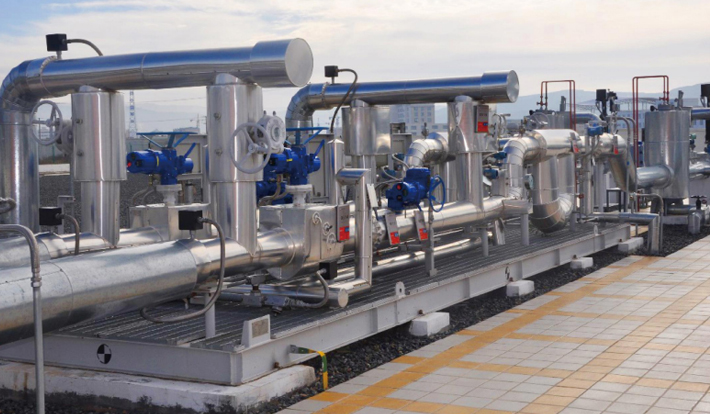

  橇装油品质量流量计计量装置从功能上可分为过滤系统、计量系统、标定系统、控制系统四个组成部分。主要部件有:进口管路、入口电动闸阀、消气过滤器、质量流量计、流量计算机、触摸式显示操作屏、控制柜、PLC、电动调节阀、手动闸阀、止回阀、DBB球阀、温度变送器、差压变送器、压力变送器、温度表和压力表等。本油品计量橇的技术难点在于油品计量橇的防震式设计和无应力式的制造安装工艺,以确保系统计量的准确度。

  油品进入到装置内,首先经过入口阀门进入消气过滤器,介质经过滤后进入质量流量计进行计量,之后流经调节阀、出口电动球阀,进入下游装置,同时在装置内设有标定回路,即在质量流量计后的出口电动球阀两端设支路,分别连接具有DBB功能的标定入口球阀和标定出口球阀,可实现在线标定。

    质量流量计根据科氏力原理通过两根平行测量管的振动来测量流体的质量流量,又因测量管连续地以一定的共振频率进行振动,振动频率随流体的密度变化而变化,从而可得与共振频率相对应的密度输出信号,然后将信号传输给流量计算机。
